Kfz Diagnosegerät für Mercedes Motoren M104 und M111 mit eigenem Laptop.

Früher oder später kommt bei fast jedem ohne Stardiagnose der Wunsch auf, die Fehlercodes unserer Autos nicht nur auszublinken (stört die Frau mit dem nächsten Kaffee und man war gerade bei 23 – verzählt ...), sondern man möchte sie im Klartext(wie Star Diagnose) lesen.
Die Übertragung von Live-Daten der Lambdasonde, Drosselklappe oder des HFM wären noch besser und die Krönung wäre es, man könnte Einspritzdüsen einzeln ab- und zuschalten, oder sogar Steuergeräte umcodieren und zurücksetzen. All das kann man mit HfmScan durchführen.
Lesen Sie hier wie!

Hierzu benötigen wir Folgendes:

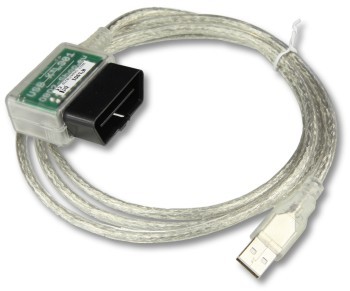

•  Den USB KKL Adapter,
•  Das Verbindungkabel zum Diagnosestecker,
•  Notebook mit Windows,
•  HfmScan (Diagnose Software).

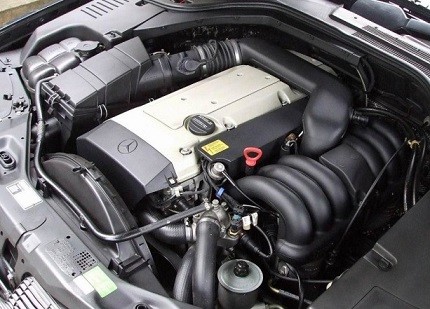

Das Programm HfmScan kann die Steuergeräte der Mercedes Fahrzeuge der Baujahre 1993 bis 1998 mit HFM und PMS (Motoren M104 und M111) auslesen, für folgenden Modelle:
* W124 (E200, E220, E280, E320, E36 AMG),
* W129 (SL280, SL320),
* W140 (S280, S320),
* W163 (ML230),

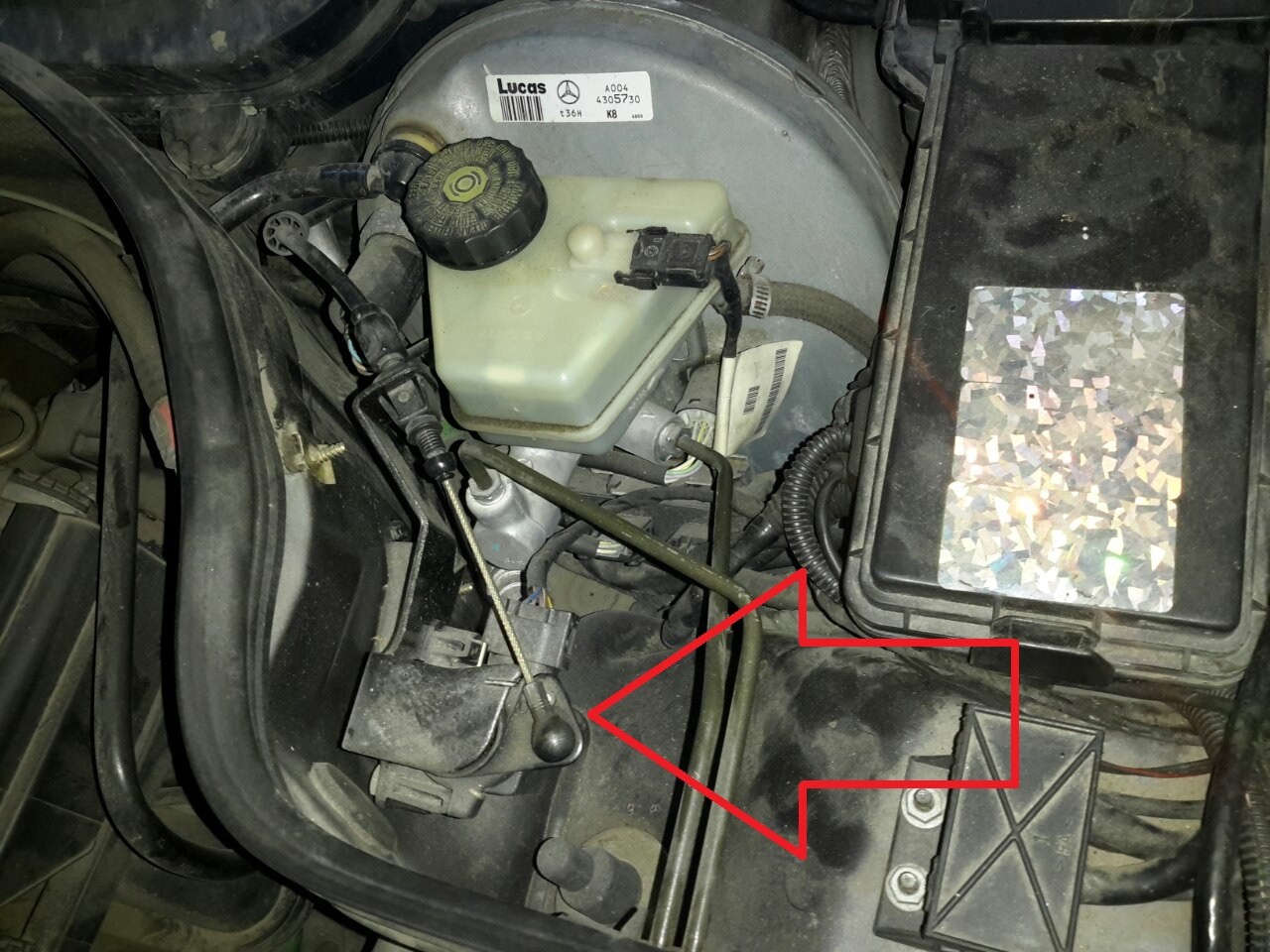

* W202 (C180, C200, C220, C230, C230K, C280, C36 AMG, wenn der Gaspedalsensor nicht installiert ist),
* W210 (E200, E230, E280, E320, wenn der Gaspedalsensor nicht installiert ist),
* W463 (G320 mit M104),
* W638 (Vito, V200, V230),
• SsangYong Musso\Korando mit M111 und M104 Motoren

An die, die sehr lange Texte nicht ausstehen können 😉, hier ist ein kurzes Video über die Grundfunktionen:

Diagnosegerät für mercedes (hardware) diagnosetester

Den USB KKL Adapter kann man in folgenden Shops in Deutschland kaufen:

diagnosetester mercedes W124 kosten

• K²L901 OBD USB KKL on OBD2-Shop.eu
diagnosetester mercedes W124

• KKL/ISO 9141 Interface on KDS-Online.de
diagnosetester mercedes W202 HFM PMS diagnosetester mercedes W124

diagnosetester fehlerspeicher auslesen mercedes W124 diagnosegerät für mercedes w202

Das Verbindungkabel vom USB KKL Adapter zum Diagnosestecker beim W124:

• on OBD2-shop.eu
• on KDS-online.de
$mercedes OBD banana cable W124\W463$
Mercedes W124\W463 Diagnose Adapter Stecker Kabel

Das Verbindungkabel vom USB KKL Adapter zum Diagnosestecker beim W140, W202, W210:

• on OBD2-shop.eu
• on KDS-Online.de Es ist notwendig, die Pinbelegung 38-Pins Stecker für K-Line, Pin 4 (not 15) zu überprüfen!

OBD zu 38 Pin auf 16 pin für Mercedes Diagnose Adapter Stecker Kabel

Bitte beachten: KDS-Online hat einen Mindestbestellwert von 10 € ohne Versand

Sie können auch den Diagnose Adapter Carsoft 7.4 verwenden. Die notwendigen Adapter sind dort im Set enthalten.

CarSoft Mercedes W124

DIY: Andere diagnosegerät selber bauen können ebenfalls verwendet werden, z.B. ältere mit COM-Anschluss, oder auch diverse selbstgebaute, probieren Sie es einfach aus.

Eine Ausnahme ist der Adapter mit der Bezeichnung OBD2 ELM327, dieser wird von HfmScan nicht unterstützt.
Nur modifizierte OBD2 ELM327 (meine Entwicklung) wird mit HfmScan arbeiten.

Diagnoseprogramm HfmScan.

Der Download von HfmScan ist kostenlos.

HfmScan.zip - die neueste Version des Programms, einschließlich der Unterstützung für USB-Adapter mit einem FTDI Chip (K²L901 USB KKL und einige USB KKL 409.1 VAG). Dieser Chip ermöglicht eine höhere Datenübertragungsrate.

etzt können Sie mit HfmScan und dem Adapter "ELM327 hfmscan" arbeiten und werden in der Lage sein, jeden Mercedes-Motor (M111/M104 mit HFM/PMS) über Bluetooth oder WiFi zu diagnostizieren.

Entpacken Sie alles mit der vorhandenen Verzeichnisstruktur aus dem Archiv in einen Speicherort Ihrer Wahl.

Nach dem Auspacken des Archiv-Ordners erhalten Sie einen hfmscan-Ordner mit der darin enthaltenen ausführbaren hfmscan.exe.

Zur Verwendung eines USB-Adapters müssen Sie vor dem Programmstart den entsprechenden Treiber installieren.

Im Verzeichnis hfmscan ist eine readme_eng.txt enthalten, die die Verwendung des Diagnoseprogramms genau beschreibt.

Verbinden Sie den Adapter mit der vorhandenen Diagnose-Buchse:

1. Liegt eine OBD-Buchse vor, schließen Sie den Diagnose-Adapter direkt an.

2. Besitzt Ihr Fahrzeug die eckige Diagnosebuchse mit 16 Pins X11/4 (W124, W463 (G320)), verbinden Sie die Stecker wie folgt:

mercedes diagnosestecker diagnosebuchse
mercedes w124 diagnosebuchse diagnosestecker

Pin 1: schwarzer Bananenstecker (Masse)
Pin 8: grüner Bananenstecker (K-Line)
Pin 16: roter Bananenstecker (+12 V)

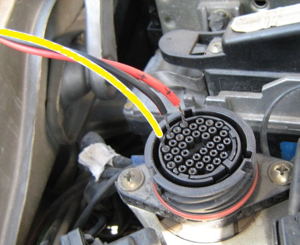

3. Besitzt Ihr Fahrzeug die runde Diagnosebuchse mit 38 Pins (W140, W202, W210) verbinden Sie die Stecker wie folgt:

mercedes w202 diagnosebuchse

Pin 1: schwarzes Kabel (Masse)
Pin 2 oder 3: rotes Kabel (+12 V)
Pin 4: gelber Draht (K-Line)

mercedes w202 diagnosebuchse

4. Besitzen Sie einen SsangYong Korando oder Musso, schließen Sie das entsprechende Kabel an.

SsangYong diagnosebuchse Korando Musso
diagnosebuchse SsangYong Korando

Diagnose

Schalten Sie die Zündung ein und starten Sie das Programm HfmScan. Wählen Sie den entsprechenden Port Ihres Adapters. Wenn vorhanden, verwenden Sie auf jeden Fall den FTDI Port, da dieser eine höhere Datenübertragung ermöglicht. Klicken Sie anschließend auf Connect.

diagnosegerät für mercedes w124 Steuergerät m111 m104

Wenn das Programm nicht mit dem Steuergerät kommunizieren kann, stellen Sie sicher, dass alle Verbindungen zur Diagnosebuchse korrekt angeschlossen sind. Prüfen Sie die vorhandene Spannung zwischen Masse Pin, K-Line Pin und +12 V Pin. Es müssen jeweils zwischen Masse und K-Lin bzw. +12 V 11-14V anliegen.

Ist das Programm mit dem Steuergerät verbunden, können folgende Dinge ausgeführt werden:

1. Klicken Sie die Registerkarte "Errors" an. Nach kurzer Zeit werden Ihnen vorhandene Fehler im Klartext angezeigt. Bitte löschen Sie diese Fehler, da im nächsten Schritt die Fehler neu eingelesen werden.

w202 mercedes fehlerspeicher auslesen löschen

w124 fehlerspeicher auslesen selbst löschen bei Mercedes

2. Nun biete ich Ihnen eine erste Diagnose ihres Motorlaufs an. Bitte führen Sie hierzu den in der Datei ReadMe_eng.txt beschriebenen Ablauf aus. Das Programm zeichnet bei jeder bestehenden Verbindung permanent Live-Daten ihres Motors auf. Diese Live-Daten sind für Sie ohne Freischaltung des Programms nicht einzusehen. Bitte packen Sie das Verzeichnis "LOG" in Ihrem Verzeichnis "hfmscan" und senden Sie mir diese .zip-Datei zu HFMScanner. Ich schaue mir diese Daten an und kann Ihnen evtl. erste Hinweise auf vorhandene Fehler geben. Probleme setzen sich oft aus mehreren Fehlern zusammen, die Live-Daten ermöglichen ggf. Rückschlüsse auf die Ursachen (Drosselklappe, HFM (Luftmenge), Lambda-Sonde).

3. Wie bereits erwähnt, sind die Live-Daten sowie alle weiteren Parameter ohne Freischaltung deaktiviert. Mit dem Ordner "LOG" haben Sie mir bereits eine Datei übersendet, mit der ich Ihnen eine für Ihr Fahrzeug passende ecu.dat Datei erstellen kann. Um alle Funktionen zu aktivieren, müssen Sie die von mir erstellte Datei ecu.dat im Ordner "hfmscan" ablegen.
Der Funktionsumfang umfasst:
   a. Livedatenaufzeichnung
   b. Live-Anzeige der vorhandenen Parameter
   c. Selbstanpassung des Steuergerätes (Drosselklappe, Gemisch)
   d. Umcodierung des Steuergerätes (AG\ MG\ KAT usw.)
   e. Aktivierung/ Deaktivierung von Einzelelementen (Drosselklappe (Fahrzeuge ohne ASR\Tempomat), Einspritzdüsen, Gemisch, ISP, etc.)

diagnosegerät Codierung Steuergerät M111 M104 stardiagnose

Ihre ecu.dat erhalten Sie folgendermaßen:

1. Sie senden mir wie beschrieben, nach erfolgreicher Verbindung mit dem Steuergerät, den komprimierten .zip-Ordner zu HFMScanner.
2. Ich berechne den notwendigen Aufwand für die Erstellung Ihrer Datei. Dieser hängt vom Ausstattungsumfang Ihres Fahrzeuges ab und liegt zwischen ca. 42 USD für PMS und HFM Motoren, oder 53 USD für andere Motoren. Per E-Mail erhalten Sie von mir eine Zahlungsanweisung, die Sie über PayPal an meine E-Mailadresse abwickeln können. Nach erfolgter Zahlung übersende ich Ihre Datei per E-Mail.
3. Speichern Sie diese Datei im Ordner "hfmscan" und die Diagnose kann beginnen.
