Бортовой компьютер и сканер для двигателей мерседес M111\M104(HFM,PMS) на базе планшета\смартфона (Android и др.)

Каждый кто диагностировал мотор с помощью софта знает как неудобно каждый раз нести ноутбук к автомобилю, подключать адаптер под капотом перед диагностикой. Есть красивые решения для современных автомобилей (OBD диагностика) - адаптер ELM327 Bluetooth лежит в бардачке или постоянно находится в колодке диагностики и можно с телефона или планшета прочитать ошибки, посмотреть параметры работы, а особо фанатеющим товарищам можно и борт компьютером пользоваться ( программа хобдрайв ). Но на мерседесы 93-98 года это было недоступно.

Я решил эту проблему, для двигателей мерседес M104 и M111 (системы управления PMS и HFM).

Адаптер будет работать на следующих автомобилях Mercedes с бензиновыми двигателями M104 и M111:
W124 (модели E200, E220, E280, E320, E36 AMG), W129 (модели SL280 и SL320. Внимание! под капотом не должно быть датчика педали газа!), W140 (модели S280 и S320. Внимание! под капотом не должно быть датчика педали газа!), W163 (модель ML230), W202 (модели C180, C200, C220, C230, C230K, C280, C36 AMG. Внимание! под капотом не должно быть датчика педали газа!), W210 (модели E200 (WDB210035), E230 (WDB210037), E280(WDB210053), E320(WDB210055). Внимание! под капотом не должно быть датчика педали газа!), W463 (только модель G320 M104), W638 (Vito V230, двигателем 111.978) Мереседес Вито	Датчик педали газа. Если он присутствует, адаптер не поддерживает ваш двигатель!
SsangYong Korando, Musso (двигатели 111 и 104, HFM VDO MSE)

Ssang Yong Ссанг Йонг СсангЙонг корандо муссо программа диагностики

Подробнее о адаптере ELM327 для мерседес.

Адаптер представляет собой стандратный адаптер ELM327 WIFI\Bluetooth\USB, который выполнен на микроконтроллере pic18f25k80.
Я изучил его устройство, написал программу (прошивку для микроконтроллера PIC18F25k80). Программа (прошивка) понимает язык команд OBD2, читает ЭБУ мерседеса по заводскому протоколу, преобразует ответы ЭБУ в понятный формат ответов OBD2.
Адаптер позволяет
  диагностика ЭБУ двигателя (системы HFM,PMS,LH) с ноутбука (полные возможности), планшета, смартфона,
  чтение и удаление ошибок ЭБУ круиза/ASR с ноутбука программой hfmscan,
  чтение и удаление ошибок Airbag(SRS) с ноутбука программой hfmscan.
Внимание: адаптер ELM327 hfmscan после перепрошивки сможет работать только с двигателям 111 и 104, никакой другой автомобиль OBD2 он уже не прочитает.

Адаптеры ELM327, которые я использовал в качестве "железа":

2015-2022 г.

2013-2014 г.



Обзоры пользователей моего адаптера, найденные в сети:

	Видеообзор адаптера ELM327 WIFI\USB hfmscan от блогера AutoDogTV. G320(M104) ХобДрайв в режиме бортового компьютера. Видео подключения адаптера Видеообзор адаптера от Дмитрия(Санкт-Петербург) ХобДрайв в режиме борткомпьютера на W202 (планшет в машине)
	W463 G320, Франция, Ari06, фотоотчет (установка в салоне) W124 E320, Санкт-Петербург, Dimac123, фотоотчет с видео W124 2.2, Санкт-Петербург, AlekseySarychev, HobDrive в режиме борткомпьютера Показать еще обзоры W210 2.3, Молдова, Сергей aka T3chnik, планшет в салоне+борткомпьютер W210 2.0, Казахстан, Игорь aka firebolt W210 2.3, Иордания, Зейд aka TheSurgeon W638 2.3, Санкт-Петербург, Александр aka MBDiagnose W124 2.8, Москва, Никита aka Daniel013 W129 2.8, Москва, Артур aka gvadalahara W202 2.0, Казахстан, Артем aka SnakeVanCarsten
Другие источники	Оживляем электрику Мерседес W202. Компьютерная диагностика своими руками



Стоимость адаптера ELM327 для мерседес



OBD программы.

Как известно, для адаптеров ELM327 существует множество программ диагностики практически под любую платформу ( Android, Symbian, WinMobile, Windows Phone, Windows) как платные, так и бесплатные, и все они умеют читать и удалять ошибки, показывать ОБД параметры работы мотора.

Часто требуется некоторая настройка программы, т.е. пользователь создает свой экран и распологает на нем различные датчики (Температура, обороты и т.п.) в таком виде как ему удобно и понятно.
Некоторые программы предоставляют возможности для графического отображения сигналов (например строит график лямбды в окошке).
Есть программы которые можно использовать для подсчета расхода топлива.



Сайт разработчиков HobDrive

Мне больше всего с точки зрения настройки понравилась программа ХобДрайв созданная в России. Штатно она предоставляет интерфейс "Бортовой компьютер", но так же позволяет создать свои экраны и расположить там все что угодно.

Программа позволила подменить список ошибок на свой, поэтому при использовании программы с моим адаптером, текст ошибки выдается правильный.

Вам не придется настраивать эту программу самому - все необходимые файлы настроек лежат здесь.

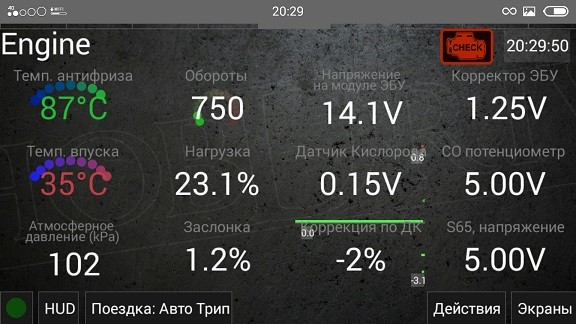

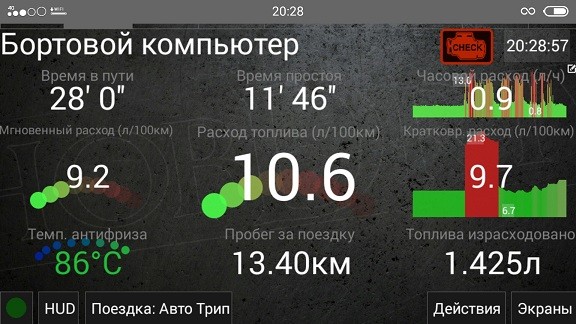

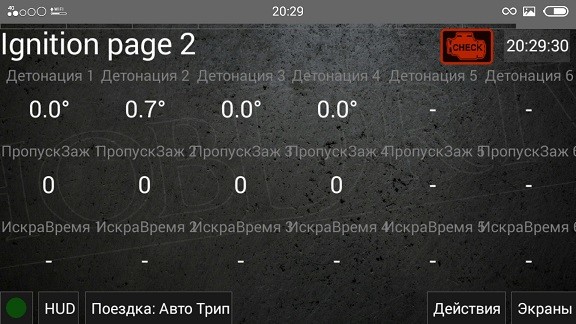

Ниже предствлены скриншоты экрана телефона при работе программы в платной версии (в бесплатной нет раскраски и некоторых параметров бортового компьютера), полученные на автомобиле Mercedes E220 одного из клиентов.

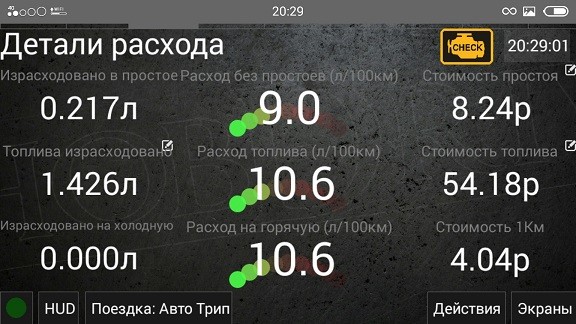

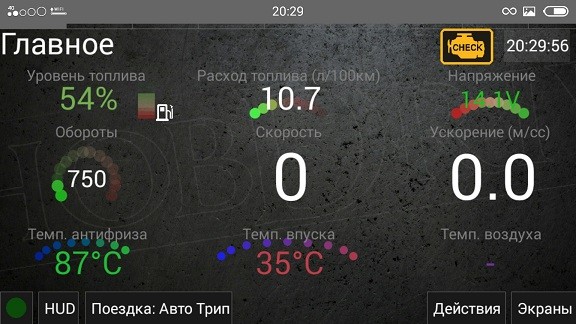

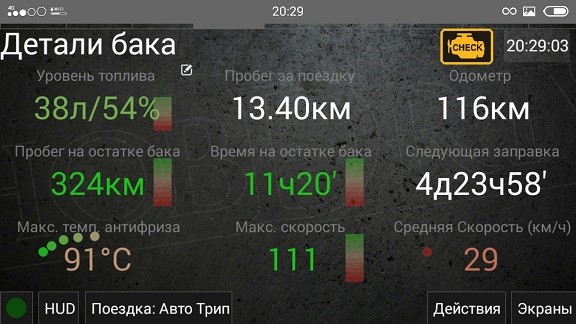

Дальше идут странички сканера, которые я создал под свои нужды для диагностики мотора.

Параметры работы мотора:

описание :

Температура О.Ж., Температура воздуха, Напряжение в сети, Обороты, Нагрузка мотора в %, Угол дроссельной заслонки в %, Напряжение Датчика Кислорода(Лямбды)

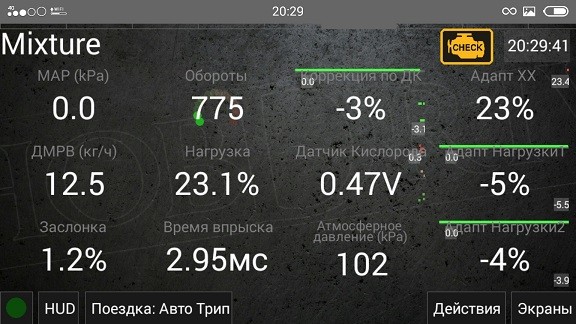

Параметры смеси:

Напряжение ДМРВ, Масса воздуха (MAF), Угол Дросселя, Время впрыска, Обороты, Нагрузка, Сигнал Д.К., Коррекция по Д.К., УОЗ,

Коррекция состава смеси по сигналу Д.К.(лямбды)

Долговременная коррекция состава смеси по ДК на ХХ ( Idle Speed Air только в %)

Долговременная коррекция состава смеси по ДК на частичных нагрузках ( Lower Part Load в %)

Долговременная коррекция состава смеси по ДК при больших нагрузках ( Upper Part Load в %)

Параметры адаптации смеси должны быть близки к 0%. значительное их отклонение (> 15% в любую сторону говорит о проблемах смесеобразования).

Barometric Pressure - давление рассчитанное ЭБУ (когда сильно отличется от 95-100, то проблемы с ДМРВ или кривой адаптацией дросселя)

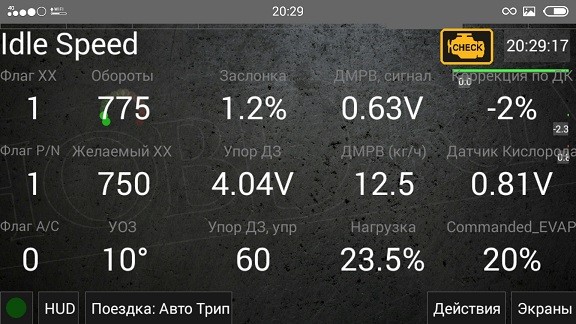

Параметры на ХХ:

Флаг ХХ: 1 - режим холостой ход, 0 - педаль газа нажата

Флаг P/N: положение селектора АКПП: паркинг/нейтраль. 1 - паркинг, 0 - передача включена

Флаг AC: признак работы компрессора кондиционера

УпорДЗ: напряжение с потенциометра2 дросселя, это обратная связь при регулировке ХХ, когда ЭБУ подстраивает обороты.

УпорДЗ,упр - управление моторчиком дросселя.

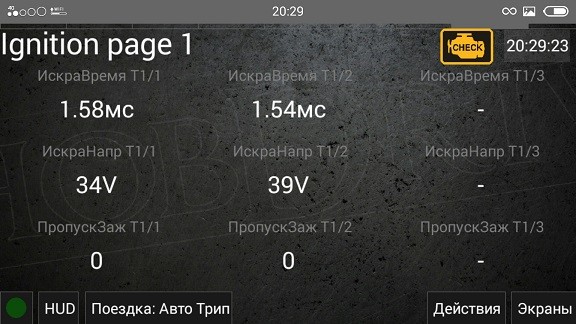

Параметры зажигания:

Надо заметить что на ЭБУ HFM 93-его года не будет некоторых параметров, таких как напряжение расходомера, напряжение в сети, УпорДЗ.



Особенности работы моего адаптера ELM327

1. Ошибки.
Адаптер умеет работать в 2-ух режимах при отображении ошибок (c 01/12/2014).
При работе с любой ОБД программой, адаптер получив код ошибки из ЭБУ, конвертирует его в OBD код по следующей таблице, чтобы OBD программа дала верную расшифровку ошибки.
При работе с программой ХобДрайв программа отобразит реальный код и текст ошибки по документации мерседес.
Единственный момент - т.к. OBD коды ошибок состоят из буквы и 4-х цифр, то нам нужно смотреть только на последние 3 цифры кода ошибки.
т.е. если ХобДрайв показывает ошибку P0010, то это реальная ошибка мерсеес 010.
Например, у вас отключен расходомер воздуха. Любой сканер мерседес покажет ошибку:

010 "Hot film mass airflow sensor (B2/5) - open circuit (Сигнал расходомера воздуха, обрыв)"

ХобДрайв покажет ошибку:

P0010 "Hot film mass airflow sensor (B2/5) - open circuit (Сигнал расходомера воздуха, обрыв)"

любая другая OBD программа покажет ошибку:

P0102 "Mass or Volume Air Flow Circuit Low Input"

Многие программы локализованы и текст ошибки выдается на русском языке. ХобДрайв выдает текст ошибки сразу на англиском и на русском языках.

2. Будут видны дополнительные параметры, которые не входят в стандратную OBD диагностику (так называемые нестандартные PID-ы), например "напряжение сигнала ДМРВ" (не работает на автомобилях 93-его года, т.к. ранние ЭБУ не отдают такие параметры), признак холостого хода, признак работы компрессора кондиционера, положение селектора АКПП(паркинг\нейтраль или включена передача) и некоторые другие параметры.

Поэтому я предлагаю установить программу ХобДрайв и обновить в ней некоторые файлы для правильной работы.

Особенности работы китайских телефонов с ELM327 версии bluetooth

Это касается только версии bluetooth: Определенное железо подключается к этим адаптерам несколько раз, потом там переполняется буфер подключений уже подруженных с девайсом блютуф устройств, и дальше никак. как сбросить буфер - неизвестно.
Неудачное железо такое:
- MT6577
- MT6573
- MTK6575
- Lenovo S 880
- Lenovo p700i
- ZOPO ZP100, android4, Mediatek
- Philips W632 MT6573 Android 2.3.5
- Zp910
Первые два - это почти все нынешние китайскофоны.
Более подробно читаем на форуме HobDrive
Если вы выбрали адаптер версии bluetooth и планируете использовать его с вышеперечисленным железом - есть большая вероятность (скорее всего 100%) что работать не будет... Это ограничение касается только программы HobDrive и адаптера в версии bluetooth.

Особенности работы ELM327 в мерседесе

Многие производители автомобилей размещают колодку OBD в салоне, поэтому для работы обычных ELM327 адаптеров им хватает маломощного передатчика Bluetooth.
У Мерседесов 93-98 годов выпуска колодка диагностики расположена под капотом, поэтому приходится оставлять адаптер под капотом, но в этом случае сильно страдает уровень сигнала блютуз что на некоторых автомобилях приводит к потерям связи и нестабильности работы.
На сегодня мне поступали жалобы на потерю коннекта от владельцев W124 и SsangYong Korrando.
Версия адаптера WiFi избавлена от этой проблемы, т.к. модуль связи мощнее.
Очевидное решение этой проблемы - установить адаптер в салон, а 3 провода провести через переборку салона под капот.

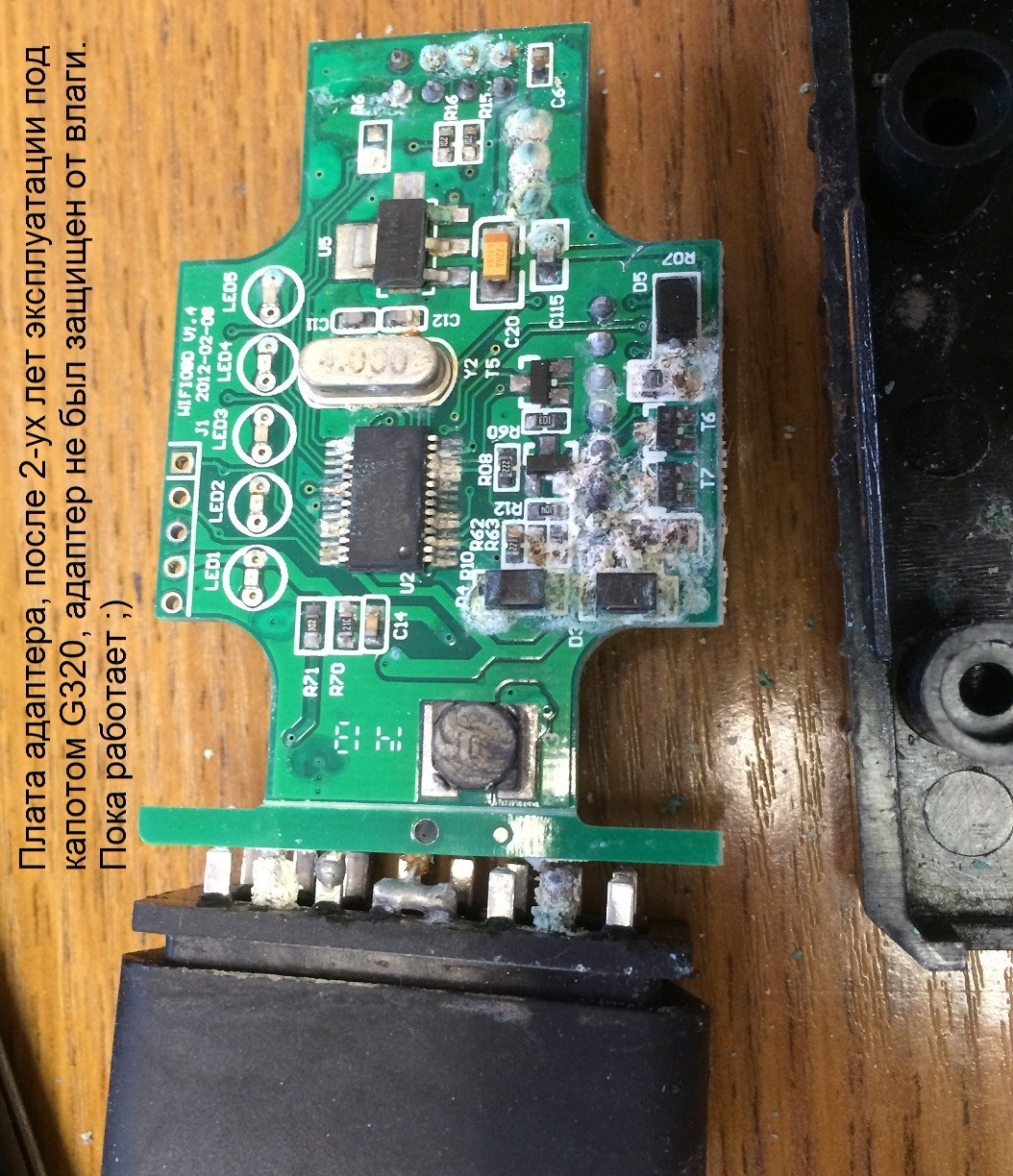

Так же оставляя адаптер под капотом необходимо позабодиться о том, чтобы в него не попадала вода, а то бывает вот так.
Примеры правильной установки адаптера:
   E320, w124, установка в салоне с использованием мамки OBD,
   E200, w124, установка в бардачке с использованием мамки OBD,
   G320, w463, установка адаптера за приборной панелью,
   w202, с доработкой кабеля OBD-38 пин,
   w129, с доработкой кабеля OBD-38 пин.
