Hfmscan не подключается. Поиск причин.

Здесь я опишу последовательность проверок, для понимания причин, почему программа hfmscan не подключается к ЭБУ двигателя.

1. Вы должны быть уверены, что система управления вашего двигателя HFM или PMS. Двигатели 104 и 111 могут иметь систему управления ME-SFI, отличительной особенностью которой будет датчик педали газа, установленный, как правило, под капотом в районе вакуумного усилителя тормозов. На таком двигателе программа hfmscan работать не будет, используйте классический ELM327 для диагностики двигателя.

2. Программа hfmscan должна быть распакована на диске C:, драйвера для USB KKL должны быть установлены дома. Результат правильной установки - при подключенном адаптере (подключение к автомобилю не требуется), вы длжны видеть порт обмена, например порт FTDI или COMx, которые исчезнут если отключить адаптер от компьютера.

3. Проверить напряжение на колодке диагностики. Включить зажигание.
   На моделях с прямугольной колодкой диагностики 16 пин (W124, некоторые W463) измерить напряжение между пин 1 и 16, а так же между пин 1 и 8. В обоих случаях должно быть напряжение 11-13В. Если нет напряжения 1-16, необходимо проверять предохранители двигателя. Если нет напряжения 1-8, необходимо в первую очередь проверить питание ЭБУ (для HFM это разъем 1, пины 27,39,40.)

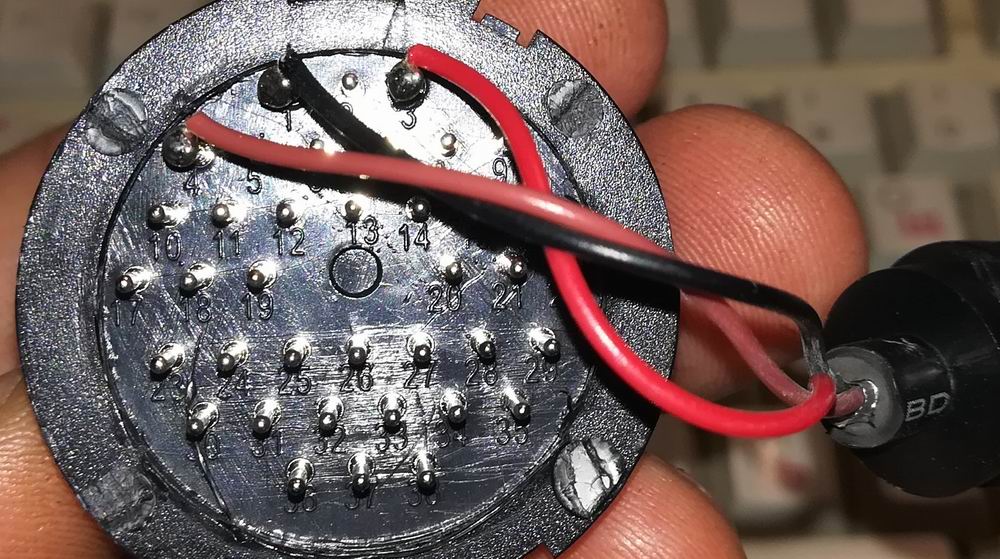

   На моделях с круглой колодкой диагностики 38 пин (W140,W202,W210,W463) необходимо измерить напряжение 1-2, 1-3, 1-4. Во всех измерениях должно быть 11-13В. Так же, при подключении адаптера кабелем OBD2-mb38pin, если вы его покупали сами, надо разобрать часть 38, и проверить распайку кабеля. Должно быть только 3 провода и распаяны на пины 1,3,4.
   На автомобилях SsangYong с круглой колодкой диагностики 14 пин или прямоугольной колодкой диагностики 20 pin (тип KIA) необходимо проверить напряжения 1-2,1-3,1-14. Во всех измерениях должно быть 11-13В (зажигание включено).

4. Подключаем адаптер к ноутбуку и к колодке диагностики. Процесс подключения и необходимые для этого действия, описаны тут.
Запустить программу hfmscan, выбрать тип адаптера "USB KKL" или CarSoft 7.4(если используете карсофт) и порт связи (FTDI или COMx). Важно правильно указать порт, иначе программа не сможет работать.
Нажать connect и ждать подключения. Если подключения нет, то сделать несколько попыток. Если подключиться не удалось, нужно запустить тест адаптера в программе hfmscan, это доступно через меню "адаптер". В идеале тест адаптера необходимо запустить когда к-линия адаптера висит в воздухе (не подключена). Так же необходимо проверить что на к-линии по стороны адаптера есть 12В, относительно минуса.
После попыток подключения и проверки адаптера - закрыть программу, упаковать папку LOGS и прислать мне на емайл.
